بالابر گردان
ظرفیت
1000 الی 2000 کیلوگرم
سرعت
10 متر بر دقیقه
برند
ایمن صعود
طول بوم
1 الی 3 متر
طول سیم بکسل
50 متر
قدرت موتور
3 الی 6 اسب بخار

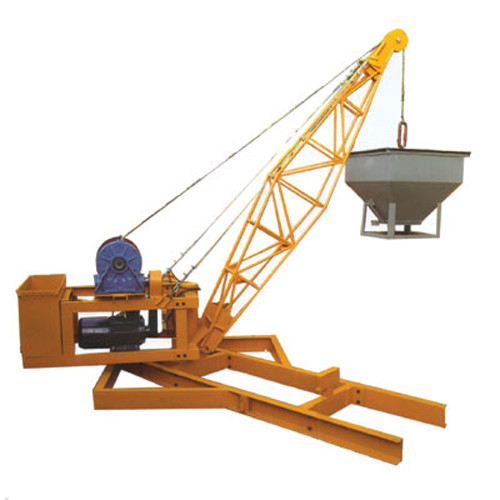

بالابر گردان یا بالابر نیمه تاور
دستگاهی جهت جابجایی عمودی و افقی مصالح در پروژههای ساختمانی، سولهسازی و صنعتی. ترکیبی از ویژگیهای بالابر ساختمانی و تاور کرین با قابلیت چرخش ۳۶۰ درجه (گردان) برای دسترسی به نقاط مختلف بدون نیاز به جابجایی پایه.
ویژگیهای فنی:
- ظرفیت بار: ۵۰۰ کیلوگرم تا ۲ تن (بسته به مدل)
- ارتفاع بالابری: تا ۳۰ متر (قابل افزایش با اتصال بخشها)
- چرخش دستی یا برقی ۳۶۰ درجه
- پایه ثابت یا متحرک با قابلیت نصب سریع
- منبع تغذیه: برق ۳۸۰ ولت (موتور الکتریکی)
- سیستم ترمز اضطراری و قفل ایمنی
کاربردها:
- حمل آجر، بلوک، کیسه سیمان، میلگرد
- نصب شیشه، نما، تأسیسات
- پروژههای فاقد فضای کافی برای جرثقیل بزرگ
- تعمیرات سولهها و انبارها
مزایا:
- نصب در کمتر از یک روز بدون نیاز به فونداسیون سنگین
- هزینه کمتر نسبت به تاور کرین
- ایمنی بالا به دلیل مهار مضاعف
- قابلیت جمعآوری و حمل آسان
مشخصات فنی دقیق
- حداکثر ظرفیت بار: ۵۰۰ کیلوگرم (مدل پایه) تا ۲۰۰۰ کیلوگرم (مدل صنعتی)
- ارتفاع بالابری استاندارد: ۱۵ متر (قابل افزایش تا ۳۰ متر با افزودن بخشهای دکل)
- طول بوم (بوم گردان): ۴ تا ۸ متر (اختیاری)
- زاویه چرخش: ۳۶۰ درجه (دستی با گیربکس حلزونی یا موتور الکتریکی با چرخ دنده)
- سرعت بالابری: ۸ تا ۱۲ متر بر دقیقه (بسته به وزن بار)
- سرعت چرخش: ۰.۵ تا ۱ دور بر دقیقه
- نوع سیمبکسل: ۶×۱۹ فولادی با روکش گالوانیزه، قطر ۸ تا ۱۲ میلیمتر
- توان موتور وینچ: ۱.۵ تا ۵.۵ کیلووات (سه فاز ۳۸۰ ولت)
- وزن دستگاه (بدون بار): ۸۰۰ تا ۲۵۰۰ کیلوگرم
- ابعاد پایه: ۱.۵×۱.۵ متر (قابل تنظیم با پیچهای تراز)
- نوع درام: جناغی با قطر ۲۰۰ تا ۳۰۰ میلیمتر، مجهز به ترمز مکانیکی و الکتریکی
اجزای اصلی
- پایه (Base Frame): فولادی با قابلیت نصب بر روی بتن یا بالاست قابل حمل
- دکل (Mast): بخشهای ۲ متری، متصل با پیچ و مهره (ضد خوردگی)
- بوم گردان (Jib): خرپایی یا تیرآهن IPE با قابلیت تنظیم زاویه ۱۵- درجه
- وینچ (Winch): الکتریکی با سیستم ترمز ضد سقوط (Fail-safe)
- تابلو برق: مجهز به اینورتر کنترل سرعت، کلید قطع اضطراری، رله اضافه بار و نمایشگر دیجیتال ارتفاع
- قلاب و قرقره: ۱ عدد قلاب ایمنی (دارای ضامن) و قرقره ضد انحراف
فرآیند نصب
- زمان نصب: ۴ تا ۸ ساعت با دو نفر و یک دستگاه لیفتراک یا جرثقیل کوچک
- مراحل:
- نصب پایه روی سطح تراز (نیاز به بتنریزی یا بالاست ۲ تنی ندارد)
- سوار کردن بخشهای دکل به ترتیب از پایین به بالا
- نصب بوم و اتصال وینچ و سیمبکسل
- راهاندازی و تست بار با ۱۱۰% ظرفیت نامی
موارد ایمنی و استانداردها
- گواهینامهها: مطابق با استاندارد ISO 12480-1 (بالابرهای ساختمانی)، EN 14439 (تاور کرینهای کوچک)
- سیستمهای ایمنی:
- محدودکننده بار (Load Limiter) با قطع خودکار موتور
- سوئیچ حد بالا و پایین (Limit Switches)
- ترمز اضطراری دستی روی وینچ
- کابل آویز ایمنی برای اپراتور
- زاویهسنج الکترونیکی (Anti-Tilt)
- توصیههای اپراتوری: گواهینامه معتبر، استفاده از کلاه و کمربند ایمنی، بازرسی روزانه سیمبکسل و ترمزها
گزینههای سفارشیسازی
- بوم قابل افزایش: تا ۱۲ متر (با کاهش ظرفیت بار طبق جدول بار-زاویه)
- پایه متحرک: مجهز به چرخهای صنعتی (قفلشونده) برای جابجایی در فاصله کوتاه
- سیستم کنترل از راه دور: رادیویی با برد ۱۰۰ متر
- وینچ دندهای (چینی/آلمانی): بر اساس بودجه مشتری
- پوشش رنگ: الکترواستاتیک ضد خوردگی (رنگهای استاندارد زرد، نارنجی، آبی)
خدمات پس از فروش
- گارانتی: ۱۸ ماه (قطعات الکتریکی و مکانیکی)
- خدمات:
- نصب و راهاندازی در محل پروژه
- آموزش اپراتور (نظری و عملی)
- تأمین قطعات یدکی (سیمبکسل، ترمز، تابلو برق)
- بازدید دورهای هر ۶ ماه
مقایسه با سایر تجهیزات
| ویژگی | بالابر گردان (نیمهتاور) | تاور کرین | بالابر معمولی (قائم) |
|-------|------------------------|-----------|---------------------|
| شعاع چرخش | ۳۶۰ درجه | ۳۶۰ درجه | بدون چرخش |
| ارتفاع | تا ۳۰ متر | تا ۵۰ متر+ | تا ۳۰ متر |
| نصب | یک روزه | نیاز به فونداسیون و جرثقیل کمکی | نیم روزه |
| هزینه (خرید/اجاره) | متوسط | بالا | پایین |
| قابلیت جابجایی | دارد (جمعآوری و حمل با کامیون) | نیاز به برج و جرثقیل سنگین | دارد |
توضیحات تکمیلی برای سایت
- کاربرد خاص: مناسب برای پروژههایی با فضای محدود (عرض کوچه کمتر از ۴ متر)، نماکاری ساختمانهای ۵ تا ۱۰ طبقه، سولههای بلند و تعمیرات اسکلت فلزی.
- توجه: برای ارتفاعات بالای ۲۰ متر، استفاده از بارانبند و سیمبکسل ضخیمتر توصیه میشود.
- نحوه سفارش: انتخاب مدل (ظرفیت و ارتفاع) بر اساس پلان پروژه و جدول بار ارائه شده از سوی کارشناسان.
