تابلو برق کلایمر، مغز متفکر و سیستم کنترل مرکزی دستگاه‌های کلایمر ساختمانی است که وظیفه هدایت، تامین برق و نظارت بر عملکرد ایمن وینچ کلایمر را بر عهده دارد. این تابلو فرمان با دارا بودن مدارهای کنترلی پیشرفته، رله‌های ایمنی، کلیدهای اضطراری و نمایشگرهای وضعیت، امکان کنترل دقیق حرکت عمودی  سبد، تنظیم ارتفاع، مدیریت حد ظرفیت بار و توقف اضطراری را برای اپراتور فراهم می‌کند. مناسب برای انواع کلایمرهای برقی تک‌فاز و سه‌فاز، مطابق با استانداردهای بین‌المللی EN 1808.

تابلو برق کلایمر چیست؟

تابلو برق کلایمر (که با نام‌های تابلو فرمان کلایمر، جعبه کنترل مرکزی و سیستم کنترل الکتریکی بالابر نیز شناخته می‌شود) قلب تپنده و مغز متفکر دستگاه‌های کلایمر و بالابرهای ساختمانی است. این تابلو به عنوان مرکز کنترل و مدیریت تمامی عملکردهای الکتریکی و حرکتی دستگاه عمل می‌کند.در حقیقت، تابلو برق پل ارتباطی بین اپراتور و دستگاه کلایمر است. تمامی فرمان‌های حرکت به سمت بالا، پایین، چپ و راست، تنظیم سرعت، نظارت بر بار و فعال‌سازی سیستم‌های ایمنی، همگی از طریق این تابلو فرمان هدایت و اجرا می‌شوند.

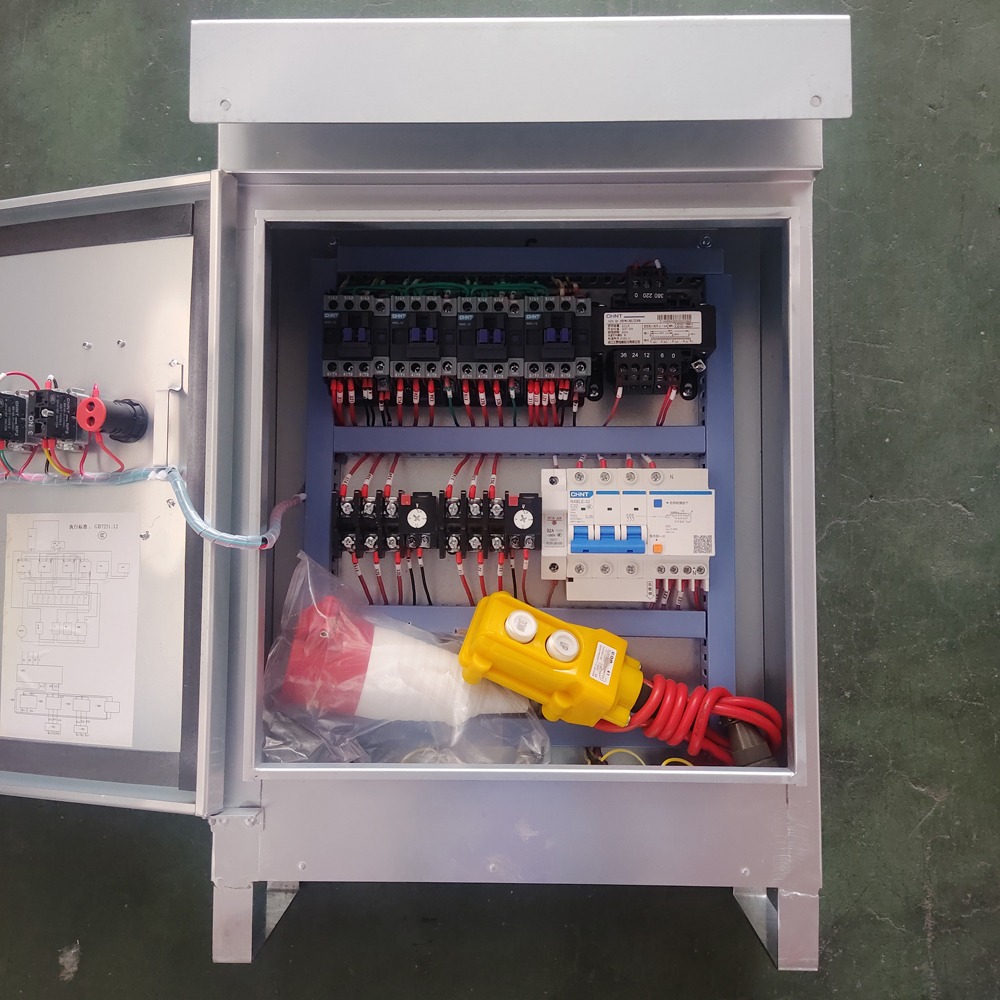

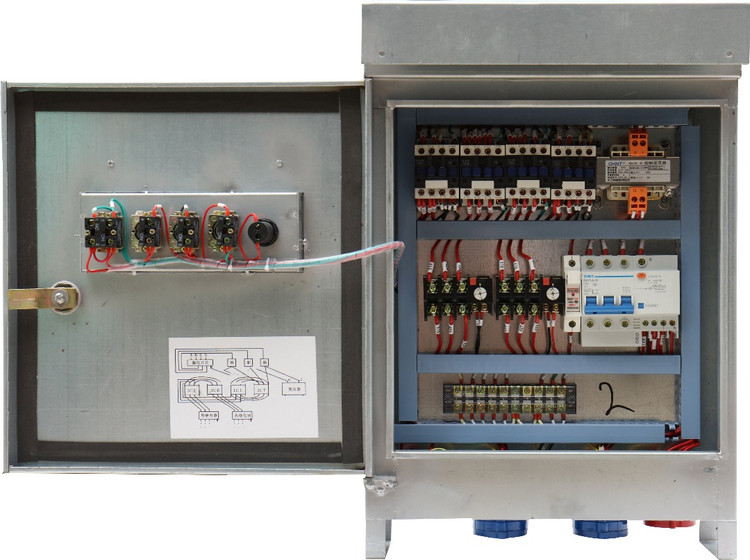

اجزای اصلی تابلو برق کلایمر

یک تابلو برق کلایمر استاندارد از بخش‌های زیر تشکیل شده است:

کلید اصلی (Main Switch) قطع و وصل کننده جریان برق ورودی به دستگاه
کنتاکتورها و رله‌ها برای قطع و وصل مدارهای قدرت و فرمان
بی‌متال یا کلید حرارتی محافظت از موتور در برابر جریان اضافه و گرمای بیش از حد
ترانسفورماتور کنترل تأمین ولتاژ مورد نیاز مدارهای فرمان
رله‌های ایمنی (Safety Relays) نظارت بر عملکرد صحیح سیستم‌های ایمنی مانند ترمز اضطراری و محدودکننده‌ها

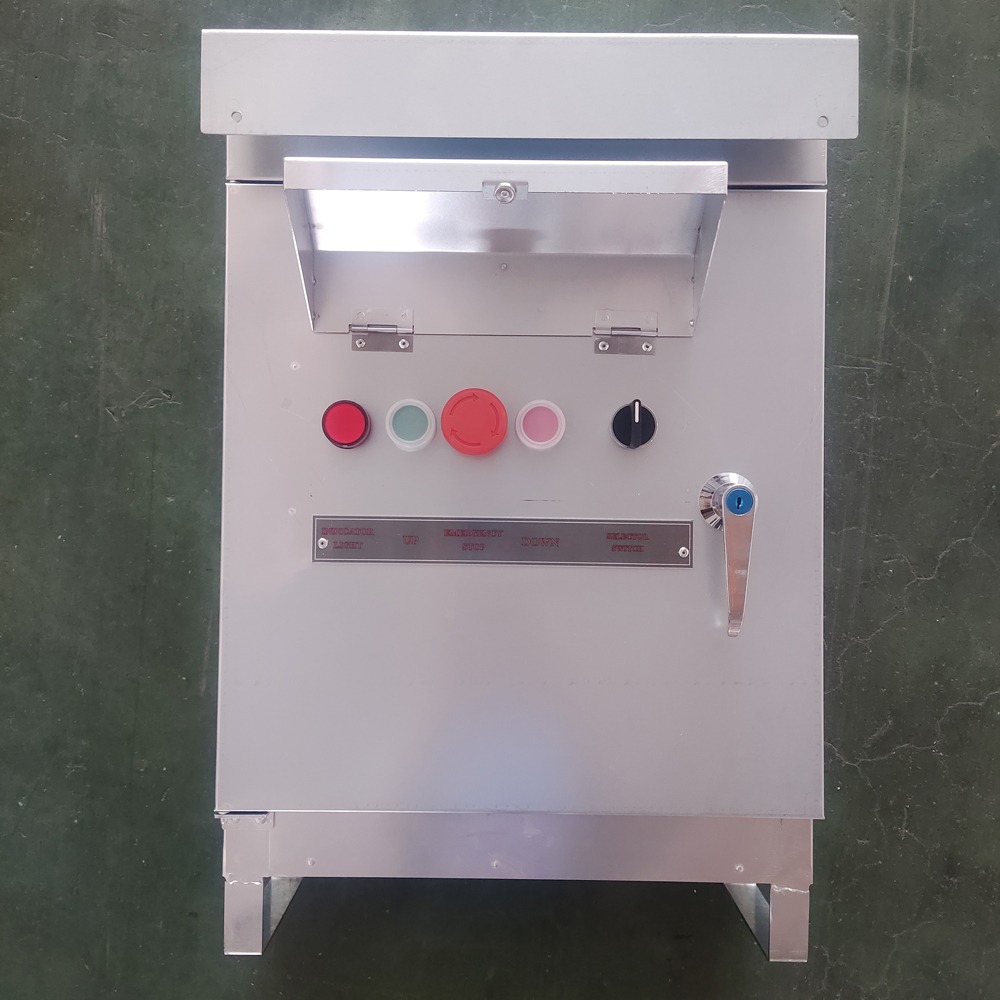

کلید اضطراری (Emergency Stop) توقف فوری دستگاه در شرایط بحرانی
سنسورهای کنترل ارتفاع و حد ظرفیت مدیریت حداکثر ارتفاع و جلوگیری از بارگذاری بیش از حد
محافظ جان (RCD/GFCI) حفاظت از اپراتور در برابر برق‌گرفتگی
شستی‌ها و کلیدهای فرمان روی سبد کنترل حرکت بالا/پایین توسط اپراتور مستقر در سبد
ریموت کنترل (در مدل‌های پیشرفته) کنترل دستگاه از فاصله دور

انواع تابلو برق کلایمر از نظر ولتاژ ورودی

۱. تابلو برق کلایمر تک‌فاز (۲۲۰ ولت)

مناسب برای پروژه‌هایی که برق تک‌فاز در دسترس است. این نوع تابلو برای کلایمرهای با ظرفیت پایین‌تر و ساختمان‌های مسکونی و تجاری کوچک‌تر کاربرد دارد.

۲. تابلو برق کلایمر سه‌فاز (۳۸۰ ولت)

مناسب برای پروژه‌های صنعتی و ساختمان‌های بلندمرتبه که نیاز به توان بالاتر و عملکرد پیوسته دارند. کلایمرهای سه‌فاز معمولاً دارای دو موتور روی سبد هستند که توسط کابل به سازه روی بام متصل می‌شوند.

---

عملکرد و قابلیت‌های کلیدی

کنترل حرکت عمودی (بالا و پایین): اپراتور با استفاده از شستی‌های نصب شده روی سبد، حرکت دستگاه را در راستای عمودی کنترل می‌کند.

 کنترل حرکت افقی (در مدل‌های پیشرفته): در کلایمرهای مجهز به ریل، تابلو برق امکان جابه‌جایی عرضی را نیز فراهم می‌کند.

سیستم کنترل ارتفاع: تنظیم و محدودسازی حداکثر ارتفاع حرکت سبد برای جلوگیری از برخورد به موانع.

 سیستم کنترل حد ظرفیت (Overload Protection): در صورت افزایش بار بیش از حد مجاز، تابلو برق به‌طور خودکار حرکت دستگاه را متوقف می‌کند.

سیستم توقف اضطراری (Emergency Stop): کلید جداگانه‌ای که در شرایط بحرانی، تمامی حرکت‌های دستگاه را فوراً متوقف می‌کند.

محافظت از موتور و تجهیزات: با استفاده از بی‌متال، فیوز و رله‌های حفاظتی، از آسیب دیدن موتور وینچ و سایر تجهیزات الکتریکی جلوگیری می‌شود.


مزایای استفاده از تابلو برق استاندارد کلایمر

1. افزایش سطح ایمنی: با وجود سیستم‌های حفاظتی متعدد (محافظ جان، بی‌متال، رله‌های ایمنی، کلید اضطراری)، خطر برق‌گرفتگی و آسیب به تجهیزات به حداقل می‌رسد.
2. کنترل دقیق و روان: امکان کنترل حرکت دستگاه با دقت بالا و بدون تکان‌های ناگهانی.
3. افزایش طول عمر تجهیزات: محافظت از موتور وینچ در برابر جریان اضافه و نوسانات برق.
4. کاهش هزینه‌های تعمیر و نگهداری: با جلوگیری از آسیب دیدن قطعات گران‌قیمت دستگاه.
5. رعایت الزامات قانونی و استاندارد: استفاده از تابلو برق استاندارد، شرط لازم برای اخذ گواهینامه‌های ایمنی و بازرسی فنی دستگاه کلایمر است.

نکات مهم در خرید تابلو برق کلایمر

تطابق با نوع کلایمر: حتماً مشخص کنید که کلایمر شما تک‌فاز است یا سه‌فاز و تابلو برق را متناسب با آن انتخاب کنید.

برند و کیفیت قطعات: از تابلوهای برقی استفاده کنید که از قطعات با کیفیت و برندهای معتبر ساخته شده باشند.

مدارک فنی و نقشه سیم‌کشی: تابلو برق باید همراه با نقشه سیم‌کشی کامل و دفترچه راهنمای نصب و راه‌اندازی باشد.

گواهی‌های استاندارد: از اصالت و تطابق محصول با استاندارد EN 1808 و CE اطمینان حاصل کنید.

خدمات پس از فروش و پشتیبانی فنی: اطمینان از وجود گارانتی معتبر و دسترسی به قطعات یدکی و خدمات تعمیرات.
